ÇİFTLİK TİPİ KÜÇÜK VE ORTA ÖLÇEKLİ KOMPAKT BİYOGAZ TESİSLERİ -5

Değerli blog okuyucuları;

Son aylarda blog okuyucularımızın sayısı giderek artıyor. Çiftlik tipi kompakt biyogaz tesisleri özellikle Türkiye de kurulu süt ve besi hayvancılığı işletmeleri için geliştirilmiş çok az yer kaplayan, çok kolay işletime sahip, ilave iş gücü gerektirmeyen bir yapıdadır.

100 sağmal ve üzeri hayvan sayısına sahip tüm işletmeler küçük tip biyogaz tesisi kurabilirler. Bu günlerde detayları açıklanacak IPARD proje destekleri kapsamında bu tesisler daha kolay kurulabilecektir.
IPARD destek programından yararlanma koşulları ve detayları hakkında uzman görüşlerine gelecek yayınlarda değineceğiz.

Küçük kompakt  çiftlik tipi biyogaz tesisleri neredeyse tamamı yerli imalatla kurulabilecek şekilde planlanmış ve projelendirilmiştir.

Tesisin ana kısımları:

> Tesisin kurulu gücüne göre bir ila dört adede kadar olabilecek çelik silo(yerli imalat)

> Silo altına yerleştirilmiş makina dairesi,

> Bir adet tam otomatik kuru gübre dozajlama aygıtı, Almanya menşeli

> Bir adet konteyner içinde hazır kur-çalıştır kojenerasyon ünitesi, 50- 75- 100 -150- 190- 220- 250 KW güçlerinde,(500 KW a kadar.) Almanya menşeli

> Bir adet tam otomatik acil gaz yakma meşalesi, Yerli veya muadili

> Bir adet Biyogaz saflaştırma aygıtı, yerli

> Bir adet Proses kontrol, kayıt, yönetim sistemi Almanya menşeli

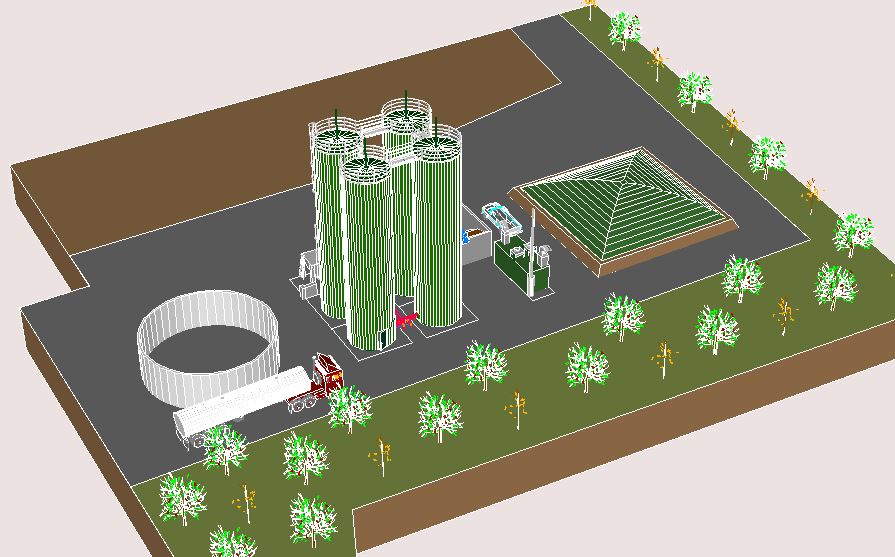

3D resimde ön tarafta görülen silindir şeklindeki yapı, akışkan haldeki ham gübrenin ilk toplandığı ve içinde karıştırıcı olan çoğunlukla betonarme yapıda bir tanktır.

Biyogaz tesisi kurmak isteyen tüm çiftliklerde böyle bir toplama, karıştırma ve dengleme tankı(depo) bulunmalıdır. mekanik sıyırıcılı tesislerin çoğunda vardır.

Bu resimde dört adet silo görünmektedir. Siloların kapladığı alan sadece 50 metrekaredir.

En sağ tarafta yer alan çadır şeklindeki yapı, biyogaz gübresinin ve biyogazın depolandığı kısımdır.
Bu kısımın hemen sol tarafında koyu yeşil renkte konteyner içinde kojenerasyon ünitesi yer almaktadır.

Bu tesisler, kabaca belirtmek gerekirse kurulu güce göre, 400.000. - ila 1.000.000.- Avro arasında mal olabilmektedir. Ayni tesis tamamen klasik sistemde yapılmış olursa, bu maliyetler %50 ye kadar artabilir.!

Yakın bir gelecekte, tamamen kanatlı sektörü, tavuk ve hindi çiftlikleri için geliştirilmiş çok yeni bir sistemi bu blog ta açıklayıp anlatacağız.

Değerli blog okuyucuları, bize ulaşın, yazın, sorun, isteyin, ülkemizde biyogaz potansiyeli oldukça yüksek, ne ki, biyogaz tesisi kurma maliyeti Güneş enerji sistemlerine göre yüksek. Göz ardı edilemeyecek kadar önemli nokta, Güneş enerji tesislerinde enerjinin ışıkta var olduğu, panel verimlerinin %20 leri aşamamış olması, ve panellerin uzun yaz boyunca 70-80 dereceye kadar ısınması sonucu yarı iletken teknolojisine dayanan bu sistemlerin arıza sıklığının fazla oluşudur.

Güneş enerjisi gelecekte son derece önemli hale gelecektir, bunda hiç süphemiz yok. Ancak bir biyogaz tesisinin yılın neredeyse her günü tam yükte ve %95 verimle çalıştığını da hesaba katmak gerektiğini aslında söylemeye bile gerek yok...


Gelecek yayında Biyogaz tesisleri için mevcut teşvik ve hibe destekleri üzerinde duracağız ve girişimci çiftlik işletmecisine ışık tutmaya çalışacağız..

Yorum, görüş, ve kritiğiniz bize yol gösterecektir. Geniş ilginiz, takibiniz, ve desteğiniz için sonsuz teşekkürlerimizi sunarız..

Hoşça kalın..

ÇİFTLİK TİPİ(KÜÇÜK) BİYOGAZ TESİSLERİ -4

Çiftlik tipi, küçük ve orta ölçekli biyogaz tesislerinin yapısı;

Çiftlik tipi biyogaz tesislerinin asıl amacı, büyük baş veya kanatlı sektöründe çiftlikte oluşan ve değerlendirilemeyen, çevre sorunları yaratan ve bertaraf problemi olan hayvansal atıkların çiftlikte, yerinde enerji üretimi için değerlendirilmesini sağlamaktır.

Kanatlı sektörü ve süt hayvancılığı sektöründe aktif olan çiftliklerin enerji giderleri(elektrik, ısı ve mekanik güç) giderek artmaktadır ve gelecekte de artmaya devam edecektir.

Çiftlik tipi küçük ve orta ölçekli biyogaz tesislerinin kurulu güç aralığını 100 KWe ile  500 KWe olarak belirleyebiliriz. Bu belirleme herhangi bir standarda dayanmamakla beraber pratikte bu aralık kabul görmüştür.

Bu tip biyogaz tesislerinde çıkış noktası biyogaz tesisinde kullanılan ham maddenin en az %80 nin veya tamamının çiftlikte oluşan atıklarla beslenmesi gerektiğidir.

Çiftlik tipi tesislerin planlamasında şu çıkış koşullarına dayanmak zorunludur;

1- Tesis çok büyük oranda çiftlikte oluşan biyokütle(ham gübre, çürük silaj, yem artıkları, vbg.) kullanılmalıdır,

2- Biyogaz tesisi mümkün olduğunca az yer kaplamalıdır, (kompakt yapı)

3- Biyogaz tesisi ilave iş gücü gerektirmemelidir,

4- Biyogaz tesisi çok basit bir yapıda olmalı ve sık bakım gerektirmemelidir,

5- Biyogaz tesisi tam otomatik bir işlevselliğe sahip olamalı, ve uzaktan kontrol edilebilir olmalıdır,

6- Tüm yıl boyunca en az 8000 saat enerji üretmelidir.

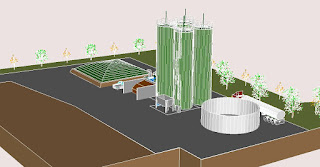

                                Kompakt, çiftlik tipi bir biyogaz tesisi

 Ön tarafta soldan sağa doğru silindirik yapıda bir ön toplama karıştırma ve denge havuzu bulunuyor. Tesise ham ve taze gübre buradan pompalanır. hemen önünde 4 adet çelik yapıda fermentörler görülmekte. Fermentörler kurulu güce göre en az iki adet olmalıdır.

Daha sağ da, yesil renkli bir çelik konteyner içinde kojenerasyon ünitesi yer almakta, ve en sağda ise bir adet entegre yapıda gaz ve son fermentasyon yer havuzunu görüyorsunuz. Hepsi bu kadar... Kapladığı alan yaklaşık 700 m2, kurulu gücü: 250 KWelektrik, 235 KWtermik.

Kurulduğu çiftliğin yıllık ham gübre miktarı yaklaşık 10.000 ton/yıl, ve

verimi:  %95 !  müthiş! Gaz verimi konvansiyonel tesislere oranla aynı miktar gübrede %30 daha fazla! Bu veriler gerçek, reklam yok!...

Tesisin neredeyse tamamı yerli imalatla gerçekleşiyor. En uygun kullanım alanı büyük baş süt ve besi hayvancılığı çiftlikleri ve işletmeleri.

Bundan sonraki yayında, tesisin özelliklerini, işletim şeklini, ve çalışma prensibini inceleyeceğiz.

Hoşça kalın....

TÜRKİYE KOŞULLARINA UYGUN KÜÇÜK TİP BİYOGAZ TESİSLERİNDE KANATLI SEKTÖRÜ (4)

Değerli blog okuyucuları ve takipçilerim, yine 3 ay gibi bir aradan sonra birlikteyiz.

Bu yayında, özellikle kanatlı sektörü üzerinde duracağız.

Tüm kanatlı çiftliklerinde(tavukçuluk, hindi yetiştiriciliği, ve diğerleri) enerji ihtiyacı diğer tüm hayvancılık işletmeleriyle kıyaslandığında, tüm yıl boyunca oldukça yüksektir.

Kanatlı hayvancılık işletmelerinde oluşan biyolojik atık genellikle kurudur ve bugüne kadar biyogaz tesislerinde tek başına kullanılması aşırı Amonyak konsantrasyonundan dolayı mümkün olmamıştır.

Bizim de çok yakından takip ettiğimiz son yıllardaki yeni teknolojik yöntemlerle Kanatlı sektöründe oluşan kuru/katı atıkların biyogaz tesisinde tek başına(Mono şarj) olarak kullanılması bundan sonra mümkün hale gelecektir.

Yakın bir tarihte, muhtemelen bu yıl içinde, yeni sistemi  yayınımızda tanıtmayı planlıyoruz.

Kanatlı sektörü için geliştirilen yeni yöntem de atıklar sıvı hale getirilmeden ''Kuru fermentasyon'' la işlenerek kesintisiz ve sorunsuz biyogaz üretimi mümkün olmaktadır.

Kanatlı sektörünün yaz aylarında soğutma, kış aylarında ısıtma ihtiyacı yüksektir. Kanatlı sektörü için geliştirilen yeni yöntemde, her iki ihtiyacı karşılamak mümkün olacaktır.

Kanatlı sektörü için geliştirilen yeni yöntemde inşai masraflar bilinen klasik tip biyogaz tesislerine göre oldukça daha azdır ve daha kısa zamanda kurulmaktadır.

Kuru fermentasyon yöntemi ile gazı alınan atıklar fermentasyon sonrasında çok basit ve kolay bir yöntemle kokusuz nitelikli azot bakımından zengin bitki ve toprak gübresine dönüşmektedir.

Kanatlı sektörü için özel olarak geliştirilmiş bu yeni yöntemle ülkemiz kanatlı sektörüne önemli bir hizmet sunulacaktır.

İlgi duyan sektör yatırımcıları ve işletme sahipleri bizden bu konuda bilgi alabilirler.

Ülkemizde hayvansal atıkların enerji ve gübre üretiminde kullanılması ile ilgili çalışmaların bakanlıklar düzeyinde yapıldığını biliyoruz. Bu çalışmaların çıkarılacak yeni ve sektörü doğrudan ilgilendiren yönetmeliklerle düzenlenmesi beklenmektedir.

Zira, bazı yoğun hayvancılık yapılan bölgelerde hayvansal atıkların çok önemli biyogaz potansiyeli oluşturduğu, ancak değerlendirilmemesi durumunda, önemli çevre sorunları yarattığı, ve üreticilerin ağır para cezası ödedikleri de bir gerçektir.

Kanatlı sektörü de oluşan atıkların, taşınmadan yerinde, doğrudan enerji üretiminde kullanılmasını sağlayacak teknolojik gelişmeyi sizlerle yakında bu yayında paylaşacağız...

Hoşça kalın..

Sorularınızı ve düşüncelerinizi bize bildirin!
